ZMQM氣動薄膜套筒切斷閥 概述

渠工品牌ZMQM氣動薄膜套筒切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。ZMQM氣動薄膜套筒切斷閥主要應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和運程控制系統中。
ZMQM氣動薄膜套筒切斷閥公稱壓力等級有PN10、16、40、60四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。

ZMQM氣動薄膜套筒切斷閥 特點

（1）氣動薄膜切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。

（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。

（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。

（4）平衡型閥內件，提高了切斷閥的許用壓差。

ZMQM氣動薄膜套筒切斷閥 主要技術參數

ZMQM氣動薄膜套筒切斷閥 主要零件材料

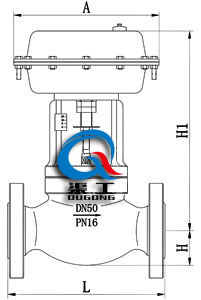

ZMQM氣動薄膜套筒切斷閥 主要外形圖

ZMQM氣動薄膜套筒切斷閥 主要外形圖

ZMQM氣動薄膜套筒切斷閥 安裝連接尺寸

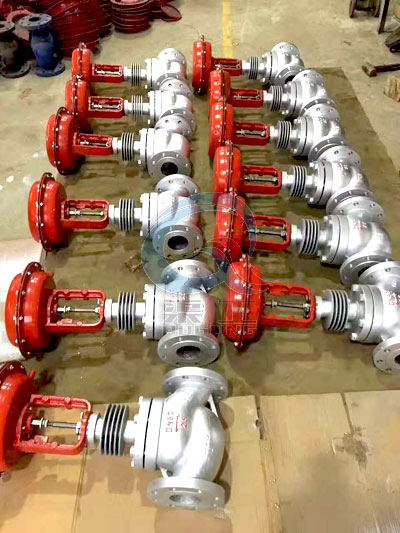

ZMQM氣動薄膜套筒切斷閥 實物圖
