ZMQP氣動薄膜單座切斷閥 概述

渠工品牌ZMQP氣動薄膜單座切斷閥是采用頂導向結構，配用多彈簧薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜單座切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜單座切斷閥主要應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。

ZMQP氣動薄膜單座切斷閥 特點

（1）氣動薄膜切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
（4）平衡型閥內件，提高了切斷閥的許用壓差。

ZMQP氣動薄膜單座切斷閥 主要技術參數

ZMQP氣動薄膜單座切斷閥 主要零件材料

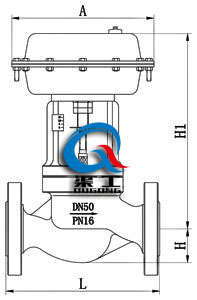

ZMQP氣動薄膜單座切斷閥 主要外形圖

ZMQP氣動薄膜單座切斷閥 主要外形圖

ZMQP氣動薄膜單座切斷閥 安裝連接尺寸

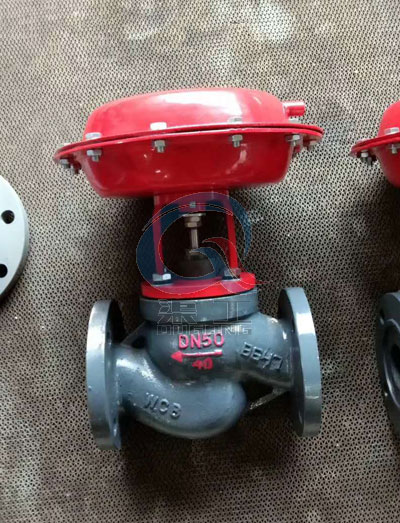

ZMQP氣動薄膜單座切斷閥 實物圖
