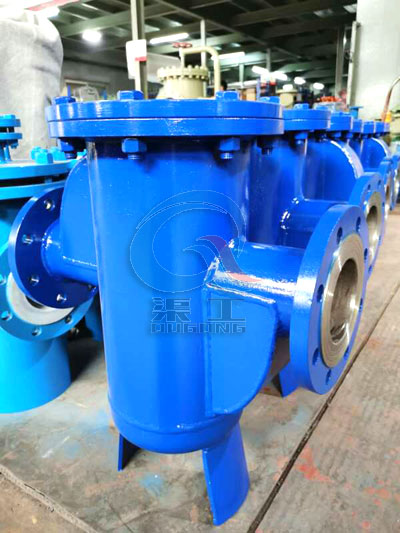

U型過濾器一般安裝在流量計的進口端以保證儀表正常運行,它的主要部件是整體式閥體和不銹鋼過濾網,可以用于多種液體輸送管路中。采用快卸式結構，使得更換、清洗濾網時更加方便快捷。U型過濾器壓力損失小，流通面積大，抗污性強，排污方便。
| 型號 | 公稱壓力 | 工作溫度 | 濾網目數 | 適用介質 |
|---|---|---|---|---|
| UG—A | 2.0 | 300 | 20～150 | Steam，Air，Water，Oil |
| UG—B | 5．0 | 425 | 20～150 | 蒸汽、空氣、水、油 |
 |
|---|
| U型過濾器結構圖 |
|
Type 型號 |
公稱通徑 | 外形尺寸 | ||
|---|---|---|---|---|
| A | L | H | ||
| UG型一A | 10 | 150 | 80 | 125 |
| 15 | 150 | 80 | 125 | |
| 20 | 180 | 100 | 153 | |
| 25 | 180 | 100 | 153 | |
| 40 | 200 | 155 | 304 | |
| 50 | 300 | 155 | 340 | |
| 65 | 340 | 220 | 380 | |
| 80 | 400 | 250 | 420 | |
| 100 | 500 | 295 | 502 | |
| 150 | 600 | 335 | 650 | |
| 200 | 786 | 395 | 770 | |
| UG型一B | 公稱通徑 | 外形尺寸 | ||
| L | H1 | H2 | ||
| 15 | 270 | 90 | 145 | |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多U型過濾器的使用性能、外形結構、安裝尺寸參數、價格，索取
U型過濾器說明書及產品選型樣本，請聯系我們。
